들어가며
DB 요청의 대부분은 읽기 작업이 차지하기 때문에 조회시 DB를 분산처리하면 성능을 높일 수 있다.
DB 조회에 대한 부하를 분산처리로 할 수 있게 해주는 기능이 바로 Replication이다.
위키에선 DB Replication을 다음과 같이 정의한다.
Database replication can be used on many database management systems (DBMS), usually with a primary/replica relationship between the original and the copies. The master logs the updates, which then ripple through to the replicas. Each replica outputs a message stating that it has received the update successfully, thus allowing the sending of subsequent updates.

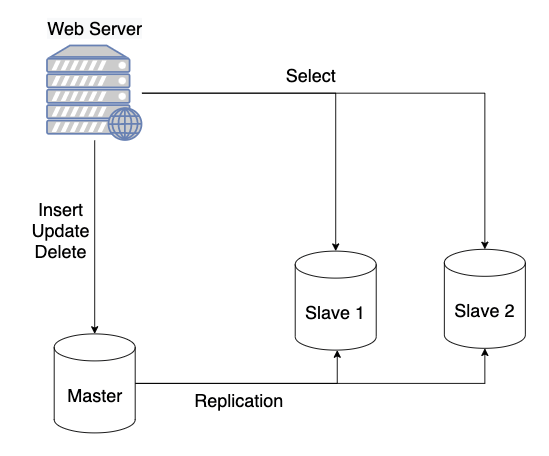

정리하면 여러 개의 DB를 수직적인 구조(Master - Slave)로 구축하여, Master DB에선 쓰기 작업만을 수행하고, Slave DB들에선 읽기 작업만을 수행하는 것이다.
그리고 Master DB에서의 쓰기 작업은 모두 다른 하나 또는 그 이상의 Slave DB로 복제하여 저장한다.
이번 글의 목적은 DB Replication의 개념을 정리하고, MySQL에서의 Replication 동작 원리를 정리하고 구현해보는 것이다.
DB Replication 개념
먼저 DB Replication의 개념과 장단점에 대해서 정리하였다.
🤔 DB Replication?
- 여러 개의 DB를 수직적인 구조(Master - Slave)로 구축하여, Master DB에선 쓰기 작업만을 수행하고, Slave DB들에선 읽기 작업만을 수행하는 방식
- 마스터 (데이터를 변경할 수 있는 서버)와 슬레이브 (조회만 할 수 있는 서버)로 나뉜다.
🤔 DB Replication 사용 이유
- 데이터 백업
- DBMS 조회 부하분산
- 데이터 분석
- 데이터의 지리적 분산
🤔 DB Replication 장단점
- 장점
- DB 요청의 대부분이 읽기 작업이기 때문에 Replication으로 충분히 성능을 높일 수 있다.
- 비동기 방식 (MySQL의 경우)으로 운영되므로 지연 시간이 거의 없다.
- 단점
- 여러 노드들 간의 데이터 동기화가 완벽히 보장될 순 없기에 일관성있는 데이터를 얻지 못할 수도 있다.
- Master 노드에 의존성이 강하기 때문에 다운되면 복구 및 대처가 힘들다.
MySQL DB Replication 동작 원리
이번엔 우선 대표적인 RDBMS중 하나인 MySQL는 어떻게 Replication을 다루는지에 대해서 다룬다.
그리고 이벤트와 Replication 방식에 대해서 다룬다.
동작원리
- 마스터가 데이터의 구조나 내용을 변경하는 모든 쿼리 문장을 바이너리 로그에 저장한다.
- 슬레이브 서버에서 I/O 스레드를 통해 변경 내역을 요청하면 마스터가 바이너리 로그를 읽어 슬레이브에게 넘긴다.
- 슬레이브는 받아온 바이너리 로그를 릴레이 로그에 기록한다.
- 슬레이브는 릴레이 로그에 기록된 변경 내역을 재실행(Reply)함으로써 동기화한다.
💁♂️ 마스터
- Replication이 작동하려면 먼저 마스터는 바이너리 로그에 복제 이벤트를 기록해야 한다.
- 이 작업은 쓰기가 버퍼링되며, 순차적이기 때문에 성능상 큰 저하는 없다.
- 바이너리 로그에는 나중에 슬레이브가 읽을 데이터(이벤트)를 저장한다.
- 마스터는 슬레이브 하나당 하나의 커넥션을 맺고 있다. (
Binlog dump Thread)- 새로운 슬레이브 커넥션이 들어오면 새로운 스레드를 생성하여 커넥션을 맺는다.
- 바이너리 덤프 스레드는 슬레이브당 하나.
- 바이너리 덤프 스레드의 역할
- 바이너리 로그에 새로 작성된 이벤트를 슬레이브에 알린다.
- 바이너리 로그의 이벤트를 슬레이브에 전달한다.
- 최신 바이너리 로그는 마스터의 OS 캐시에 저장되므로, 슬레이브는 오래되지 않은 바이너리 로그(실시간)의 경우, 모두 마스터의 캐시에서 이벤트를 읽어간다.
- 디스크 I/O가 발생하지 않는다.
- 물론 오래된 바이너리 로그를 읽는다면 디스크로부터 가져온다.
💁♂️ 슬레이브
- Replication 기능을 적용시키면 슬레이브는 두 개의 스레드를 실행한다.
- 첫 번째 스레드. IO 스레드
- 마스터와 커넥션을 맺고 있는다.
- 마스터로부터 들어오는 바이너리 로그 이벤트를 읽고 릴레이 로그(로컬 로그 파일)에 복사한다.
- 상태 체크는
SHOW slave STATUS\G를 통해 확인할 수 있다.Master_Log_File- 마스터로부터 복사한 마지막 파일 (보통 마스터 로그 파일로 계속 동일)Read_Master_Log_Pos- 받아온 바이너리 로그는 이 위치까지 슬레이브의 릴레이 로그에 복사된다.
- 두 번째 스레드. SQL 스레드
- 슬레이브 로컬에 저장된 릴레이 로그에서 이벤트를 읽은 다음 최대한 빨리 적용시킨다.
- 단일 스레드라는 단점이 존재한다
- 상태 체크는
SHOW slave STATUS\G를 통해 확인할 수 있다.Relay_Master_Log_File- SQL Thread가 작업중인 바이너리 로그 파일.Exec_Master_Log_Pos- SQL Thread에 의해 실행된 바이너리 로그 위치.
이벤트
🤔 이벤트
- 바이너리 로그에 기록되는 데이터의 변경 내역 혹은 DB 구조, 계정, 권한 변경 정보들을 이벤트라고 부른다.
- 바이너리 로그에 기록되는 데이터의 단위.
🤔 이벤트의 종류
- Statement Based
- 실행된 쿼리 구문 그대로 바이너리 로그에 기록하는 방식.
- Row Based
- 생성/변경된 데이터의 Before/After row image가 바이너리 로그에 기록하는 방식.
Replication 방식
MySQL의 Replication 기능의 복제 방식은 크게 두 가지 존재한다.
- Async Replication (비동기 복제)
- Semi-sync Replication (준동기 복제)
Async Replication
- 비동기 복제 방식이며, 트랜잭션이 Commit 되고 슬레이브 자체의 영향을 받지 않는다.
- 마스터 DB는 Transacntion 수행 중 슬레이브로 인한 추가적인 동작을 수행하지 않는다.
- 복제 과정이 Transaction과 별개로 진행된다.
- 이는 마스터가 슬레이브로 인한 성능 저하가 전혀 없다는 의미.
- 다만, 비동기이기 때문에 마스터에서 Transaction이 완료된 DB 변경 내용이더라도 슬레이브에 바로 반영되진 않는다. 이로 인해 마스터의 갑작스런 장애로 슬레이브 데이터의 손실이 발생할 수도 있다.
- 슬레이브의 장애는 마스터의 Transaction엔 아무런 영향을 주지 못한다.
- 장애가 발생한 슬레이브는 복구 된 후 중단되었던 릴레이 로그 위치부터 이어서 진행한다.

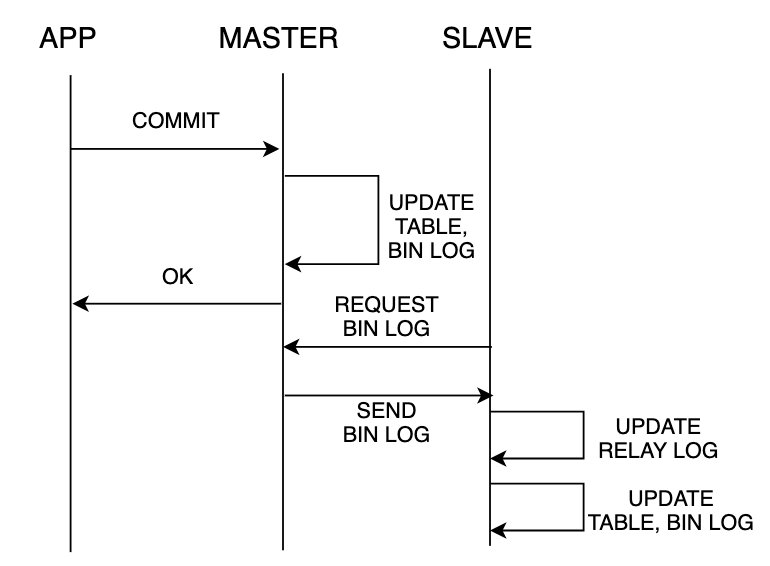

- 동작 과정
- 마스터는 슬레이브에 관계없이 DB의 변경 내용을 바이너리 로그에 기록한다.
- 마스터의 Dump Thread와 슬레이브의 I/O Thread는 커넥션을 맺고 있다.
- 슬레이브 I/O Thread는 특정 시간마다 마스터의 Dump Thread를 통해 바이너리 로그를 요청하고, 전달받아 자신의 릴레이 로그에 복사한다.
- 슬레이브 SQL Thread는 릴레이 로그 내용을 바탕으로 자신의 DB를 변경한다.
Binary Log vs. Redo Log
- Binary Log: MySQL의 전반적인 동작을 기록하는 로그.
- Redo Log: MySQL InnoDB에서 내부적으로 Query 재실행, Query Rollback시 활용하기 위해 Query를 기록하는 로그.
Semi-sync Replication
- 준동기 복제 방식이며, 마스터가 슬레이브로부터 릴레이 기록이 완료되었다는 ACK를 받고 Transaction을 진행하는 방식이다.
- 마스터 DB는 Transaction 수행 중 슬레이브로 인한 추가적인 동작을 수행한다.
- 이는 비동기 복제보다 성능 저하가 발생하는 원인.
- 만약 마스터가 슬레이브로부터 ACK를 받지 못하면 Transaction은 중단된다. 단, 마스터는 여러 슬레이브중 하나의 슬레이브로부터 ACK를 받으면 Transaction을 진행한다.
- 성능은 저하되지만, 즉, 적어도 하나의 Slave에는 동기화가 되어 있다는 것을 보장한다.

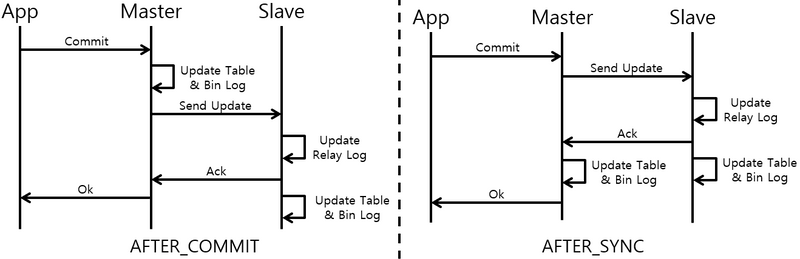

- 준동기 복제 방식은 마스터가 슬레이브에게 DB 변경 내용을 언제 전달하느냐에 따라 두 가지 방식으로 나뉜다.
- AFTER_COMMIT: MySQL 5.5 이전
- Master DB의 테이블을 업데이트하고 Slave에 Binlog를 보내는 방식.
- Master DB에 먼저 데이터가 업데이트되므로, 이때 Master에 조회하면 존재하는 데이터가 Slave에 조회하면 존재하지 않을 수 있다.
- AFTER_SYNC: MySQL 5.7 이후 (lossless replication라고도 불린다)
- AFTER_COMMIT의 문제점을 해결하기 위해 나온 replication 방식.
- 먼저 Slave에 업데이트 관련 Binlog를 보내고, Master의 데이터를 업데이트하는 방식.
- AFTER_COMMIT: MySQL 5.5 이전
DB Replication 구현 (MySQL)
이제 실습으로 MySQL을 이용하여 Replication을 구현해보고자 한다.
전체적인 구현 순서는 다음과 같다.
- 개별 서버에 MySQL DB 설치 및 기본 설정 (IP, Port, 계정, 권한 등등)
- Master 서버와 Slave 서버 Replication 연결 설정
- WAS (Spring Boot + JPA) DB 연결 및 Slave DB 선택 알고리즘 구현
이번 글에선 1, 2번만 다루고, 3번은 Spring + JPA 기반 Multi Datasource 구현에서 다룬다.
구성하고자하는 DB를 각각의 EC2 혹은 가상 환경에 설치하고, Master 서버와 Slave 서버에 Replication 설정을 해두면 Master의 변경사항이 자동적으로 Slave 서버들에 적용된다.
그리고 Spring Boot + JPA에선 쓰기 작업일 땐 Master, 읽기 작업일 땐 Slave로 커넥션 맺도록 설정만 해주면된다.
1 - DB 설치 및 기본 설정
가장 먼저 할 작업은 당연히 Master DB와 Slave DB들을 설치하는 것이다.
필자는 Master DB 한대, Slave DB 한대를 각각 다른 EC2에 설치했다.
환경은 다음과 같다.
- Ubuntu 18.04 LTS
- MySQL 5.7.36
아래 부터 나오는 설치 및 설정은 Master와 Slave 모두 해줘야 한다.
apt(패키지) 방식 설치
$ sudo apt update
$ sudo apt-cache search mysql-server
$ sudo apt-get install mysql-server-5.7설치가 완료된 자동으로 Service로 실행이 되고 있다.
MySQL 5.7 환경 설정
MySQL 5.7을 패키지 설치하면 아래 위치에 설정파일이 존재한다.
/etc/mysql/mysql.conf.d/mysqld.cnf
그리고 우선은 위 파일 설정에서 두 가지만 수정해준다.
bind-address: 외부에서 접속을 허용할 IP- 모든 IP에 대해서 허용하려면
0.0.0.0으로 설정해주면 된다. - 디폴트는
127.0.0.1이다.
- 모든 IP에 대해서 허용하려면
port: MySQL을 올릴 Port (외부 접속 Port)- 8888번 포트를 사용하고 싶다면 8888로 설정하면 된다.
두 가지를 설정했다면, 저장하고 나와서 아래와 같이 MySQL을 재실행해주면된다.
$ sudo service mysql restart이외의 여러 설정은 여기를 참고.
2 - Master와 Slave 서버 Replication 연결 설정
이제 DB가 설치되었으니 본격적으로 Replication 설정을 해준다.
Master DB 서버 설정
Master와 Slave중 Master DB를 먼저 설정해주어야 한다.
계정 생성 및 설정
Replication에 사용될 계정을 생성후 권한을 부여해주어야 한다.
우선 계정을 생성한다.
$ mysql -u root -p
mysql> USE mysql;
mysql> CREATE user '{계정 이름}'@'{% 혹은 Slave IP}' identified by '{비밀번호}';
# 예시
mysql> CREATE user 'replication_master'@'%' IDENTIFIED BY 'password';계정이 잘 생성되었다는 메시지 (Query OK, 0 rows affected (0.00 sec))가 나왔다면 권한 설정을 해준다.
'%'는 모든 IP에 대해서 허용한다는 의미이다.
권한 설정이란 특정 계정이 특정 스키마에 대한 접근 권한을 설정해주는 것이다.
mysql> GRANT REPLICATION SLAVE ON {* 혹은 스키마 이름}.{* 혹은 테이블 이름} TO '{유저 이름}'@'{ % 혹은 Slave IP }';
# 예시
mysql> GRANT REPLICATION SLAVE ON *.* TO 'replication_master'@'%';*은 모든 테이블 혹은 스키마에 대해서 허용한다는 의미이다.
권한 설정이 잘 되었다는 메시지가 뜬다면 아래와 같이 설정을 반영해주면 된다.
mysql> FLUSH PRIVILEGES;Replication에 사용될 계정이 특정 DB의 DDL 권한을 얻을려면 다음과 같이 설정해주면 된다.
GRANT ALL PRIVILEGES ON '{DB(스키마)명}'.* TO '{계정 이름}'@'%';
Master DB 환경 설정
이제 Master DB에 대한 환경 설정을 해준다.
$ sudo vim /etc/mysql/mysql.conf.d/mysqld.cnf
# The following can be used as easy to replay backup logs or for replication.
# note: if you are setting up a replication slave, see README.Debian about
# other settings you may need to change.
server-id = 1
log_bin = /var/log/mysql/mysql-bin.log
expire_logs_days = 10
max_binlog_size = 100M
#binlog_do_db = include_database_name
#binlog_ignore_db = include_database_nameserver-id: MySQL 서버들을 식별하기 위한 id- 바이너리 로그에 이벤트별로 이벤트가 최초로 발생한 DB를 식별하기 위해 사용된다.
- Master와 Slave DB를 구별하기 위해 사용되므로, 각각의 DB는 모두 다르게 설정해줘야 한다.
log_bin: 바이너리 로그 파일 저장 위치 및 형식binlog_do_db: Replication 설정할 DB(스키마) 명- 생략시 전체 DB를 Replication한다.
- 여러 개의 DB를 설정해주고 싶으면, 중복해서 여러개 작성해주면 된다.
binlog_ignore_db: Replication 하고 싶지 않은 DB(스키마) 명 설정- 여러 개의 DB를 설정해주고 싶으면, 중복해서 여러개 작성해주면 된다.
두 설정에 달린 주석을 풀어주고 적절히 설정한 후 MySQL을 다시 실행해주면 된다.
MySQL를 다시 접속하여 바이너리 로그 파일을 제대로 관리하는 지 확인해준다.
mysql> SHOW master STATUS\G;
+------------------+----------+--------------+------------------+-------------------+
| File | Position | Binlog_Do_DB | Binlog_Ignore_DB | Executed_Gtid_Set |
+------------------+----------+--------------+------------------+-------------------+
| mysql-bin.000001 | 154 | | | |
+------------------+----------+--------------+------------------+-------------------+- File: MySQL 로그 파일
- Position: 로그 파일 내 읽을 위치
- Binlog_Do_DB: Replication 설정한 DB 명 (없으면 전체)
- Binlog_Ignore_DB: Replication 제외 정보
위 명령어의 권한은
SUPER혹은REPLICATION CLIENT이다.필자는 위에서 계정 설정시
REPLICATION SLAVE으로 했기 때문에,root계정으로 들어가 확인했다.
❗️ Master DB 백업
운영중인 DB에 Replication을 적용하려면 Master DB의 데이터를 Slave DB와 동기화하는 작업이 필요하다.
자세한 내용은 여기를 확인.
Slave DB 서버 설정
Master를 모두 설정해주었다면, 이제 Slave DB 역할을 하는 서버들을 설정해준다.
Master DB 설정과 크게 다르지 않다.
계정 생성 및 설정
외부에서 편하게 Slave DB에 접근하고 싶다면, 계정을 생성하고 설정해준다.
필자는 Slave에 복제가 잘 되는지 확인하기 위한 DB 접근용 계정을 만들어두었다.
Slave DB 환경 설정
Slave DB 환경 설정을 해준다.
$ sudo vim /etc/mysql/mysql.conf.d/mysqld.cnf
server-id = 2- 여러 대의 Slave DB를 설정한다면
server-id를 모두 다르게 설정해주어야 한다. - 복제하고 싶지 않은 DB(스키마)명이 있다면 다음과 같이 설정해주면 된다.
replicate-do-db: Replication 받을 DB(스키마)명령. (생략시 전체 DB를 복제한다)
역시 설정을 완료하면 MySQL을 재시작해준다.
Master DB 정보 입력
이제 Slave DB에서 Master DB의 정보를 입력해준다.
$ mysql -u root -p
mysql> USE mysql;
mysql> CHANGE MASTER TO MASTER_HOST='{Master DB IP}', MASTER_PORT={MasterDB Port}, MASTER_USER='{Master에 Replication을 위해 만든 계정}', MASTER_PASSWORD='{계정 비밀번호}', MASTER_LOG_FILE='{로그 파일 명}', MASTER_LOG_POS={POS 값};이전에 Master DB에서 SHOW master STATUS를 통해 얻은 정보와 생성한 Master 계정 정보를 통해 설정해주면 된다.
변경이 완료되었다는 메세지가 출력되면 START SLAVE 명령을 해준다.
STOP SLAVE: SLAVE Replication 정지 (Master의 데이터를 더 이상 받지 않는다.)RESET SLAVE ALL: slave설정을 초기화
그리고 아래와 같이 SLAVE의 상태를 확인한다.
mysql> SHOW slave STATUS\G;
*************************** 1. row ***************************
Slave_IO_State: Waiting for master to send event
Master_Host: 192.168.3.32
Master_User: replication_master
Master_Port: 8888
Connect_Retry: 60
Master_Log_File: mysql-bin.000001
Read_Master_Log_Pos: 154
Relay_Log_File: ip-192-168-3-47-relay-bin.000002
Relay_Log_Pos: 320
Relay_Master_Log_File: mysql-bin.000001
Slave_IO_Running: Yes
Slave_SQL_Running: Yes
Replicate_Do_DB:
Replicate_Ignore_DB:
Replicate_Do_Table:
Replicate_Ignore_Table:
Replicate_Wild_Do_Table:
Replicate_Wild_Ignore_Table:보너스 - 연결 확인 및 초기 동기화
여기까지 온거라면 Master DB와 Slave DB 설정을 모두 해주었을 것이다.
이번 장에선 둘이 제대로 설정되었나 확인하고, Master의 데이터를 덤핑해서 Slave에 복제하는 것을 알아본다.
Master DB와 Slave DB 연결 확인

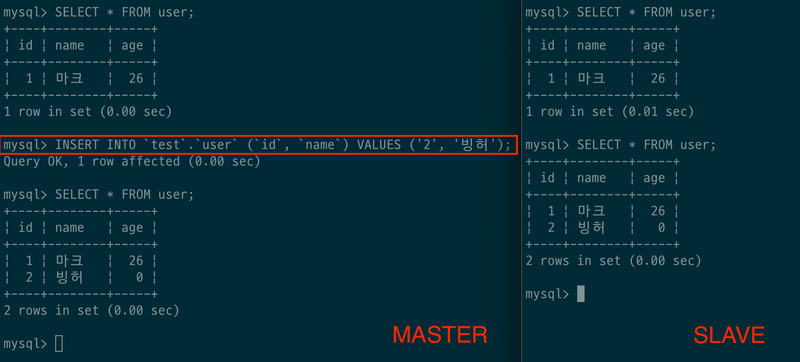

제대로 복제가 되었다면, 아래와 같이 Master에 쓰기 작업을 진행하면 자동으로 Slave에도 복제된다.

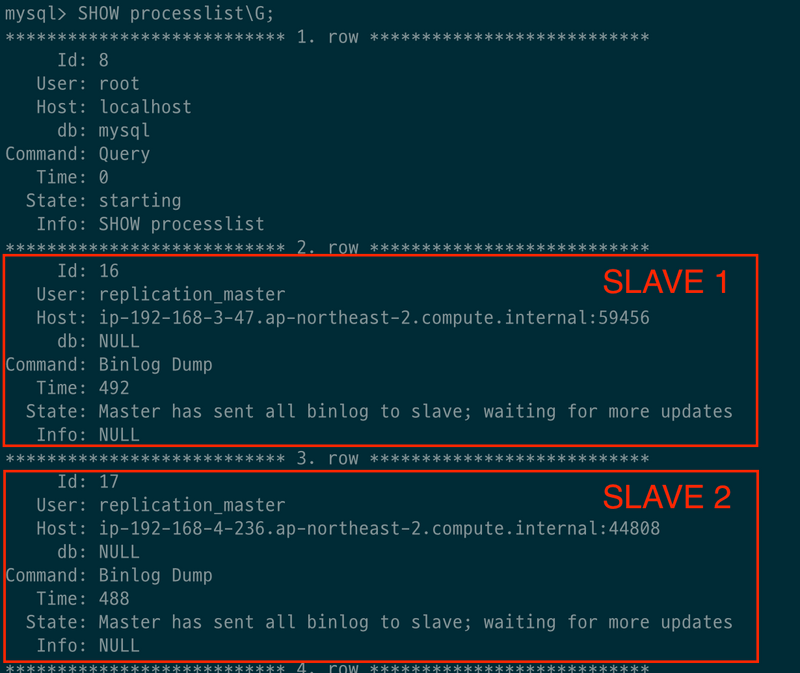

또한, Master DB에서 SHOW processlist\G를 통해 어떠한 Slave와 연결되어 있는지 확인할 수 있다.
초기 동기화
보통 Replication은 빈 DB에서보다는 돌아가는 상황에서 많이 적용될 것으로 예상된다.
DB가 실제 돌아가는 환경에서 Replication 서버를 추가해야할 때 동기화하는 방법은 크게 두가지 있다.
리플리케이션 동기화시에는 최대한 데이터베이스의 내용이 일치하는게 좋으므로,
Master에서 더이상 DB의 입출력이 일어나지 않는 상태에서 작업하는것이 좋다.
mysql stop을 통해 아예 종료시키거나,FLUSH TABLES WITH READ LOCK을 통해 락을 걸고 진행하면 된다.
- Dump를 이용하여 처리하는 방법
# Master DB 서버
$ mysqldump -u root -p '{비밀번호}' -p {덤프 할 DB(스키마)명} > {덤프명}.sql
# SCP를 통해 Slave 서버로 dump_file.sql을 옮겨준다.
# Slave DB 서버
$ mysql -u root -p {DB(스키마)명} < {덤프 파일명}.sql
- Master DB를 덤프뜬 후, Slave에 옮겨 복사하는 방식이다.
- 시간이 은근 오래 걸려 추천하지 않는다.
- MySQL 데이터 디렉토리를 통째로 옮기는 방법
# Master DB 서버
mysql> FLUSH TABLES WITH READ LOCK;
$ tar -cvf {데이터 파일}.tar .
# SCP 혹은 다른 방식으로 SLAVE 서버로 전송
# SLAVE DB 서버
$ tar -xvf {데이터 파일}.tar
# Master DB 서버의 락을 풀어준다.
$ mysql> UNLOCK TABLES;- 권장하는 방식이며, DB 데이터가 위치한 곳 (
/var/lib/mysql혹은/var/db/...)을 통째로 압축해서 복사하거나, 아니면 그냥 복사하는 방법.
